斜板(管)沉淀池是怎样设计计算的

作者:江苏联恒 | 发布时间:2019-12-24

斜板(管)沉淀池是根据“浅层沉淀”原理,在沉淀池中加设斜板或蜂窝斜管,以提高沉淀效率的一种沉淀池。按水流与污泥的相对运动方向划分,斜板(管)沉淀池有异向流、同向流和侧向流等三种形式,污水处理中主要采用升流式异向流斜板(管)沉淀池。
斜板(管)沉淀池具有沉淀效率高、停留时间短、占地少等优点,常应用于城市污水的初沉池和小流量工业废水的隔油等预处理过程,其处理效果稳定,维护工作量也不大。很少应用于污水处理的二沉池工艺中,因为经过生物处理的混合液中固体含量较大,使用斜板(管)沉淀池处理时耐冲击负荷能力较差,效果不稳定;而且由于混合液溶解氧含量大,斜板(管)上容易滋生藻类形成生物膜,运行一段时间后可能堵塞斜板(管)的过水面积,清理起来非常困难。
斜板(管)沉淀池的表面负荷比普通沉淀池大约高一倍,因此在需要挖掘原有沉淀池潜力或需要压缩沉淀池占地时,可以采用斜板(管)沉淀池。
常用斜板(管)沉淀池的进水从斜板(管)层的下部进入后,由下向上.流经斜板(管),悬浮颗粒沉降在斜板(管)底面,在积聚到一定程度后自行下滑至集泥斗由穿孔管排出池外,上清液则在沉淀池水面由穿孔管收集或由三角堰溢流而出。斜板(管)沉淀池基本要求如下:
(1)斜板垂直净距一般采用80~120ram,斜管孔径一般为50~80mm。斜板(管)长度一般为1.0~1.2m,倾角一般为60°。斜板(管)上部水深和底部缓冲层高度一般都是0.5~1.0m
(2)斜板安装方向是上端应向沉淀池进水端方向倾斜。为防止水流短路,在池壁与斜板的间隙处应装设阻流挡板。
(3)进水方式一般设置配水整流布水装置,常用的有穿孔配水板和缝隙配水板等,整流配水孔流速一般低于0.15m/s。出水方式一般采用在池面上没置多条集水槽的方式,集水槽的集水方式为孔眼式或三角堰式。
(4)斜板(管)沉淀池一般采用集泥斗收集污泥后靠重力排泥,每日排泥l~2次,或根据具体情况增加排泥的频率,甚至连续排泥。
(5)初沉池水力停留时问一般不超过30min,二沉池一般不超过60min。
(6)斜板(管)沉淀池必须设置冲洗斜板(管)的设施,冲洗可以在检修或临时停运时放空沉淀池,用高压水对斜板(管)内积存的污泥彻底冲刷和清洗,防止污泥堵塞斜板(管)、影响沉淀效果。
(7)升流式斜板(管)沉淀池的表面负荷一般为3~6m3/(m2·h),比普通沉淀池的设计表面负荷高约一倍,池内水力停留时间一般为30~60min。
那么斜管沉淀池是如何设计计算的呢?今天就来学一学。
此设计采用两组沉淀池,水流用上向流。异向流斜管沉淀池宜用于浑浊度长期低于1000度的原水。斜管沉淀区液面负荷,应按相似条件下的运行经验确定,一般可采用9.0~11.0m3/(m2·h)。
斜管设计一般可采用下列数据:管径为25~35毫米;斜长为1.0米;倾角为60°。斜管沉淀池的清水区保护高度一般不宜小于1.0米;底部配水区高度不宜小于1.5米。

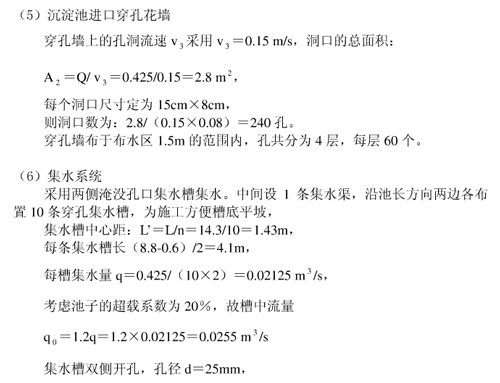

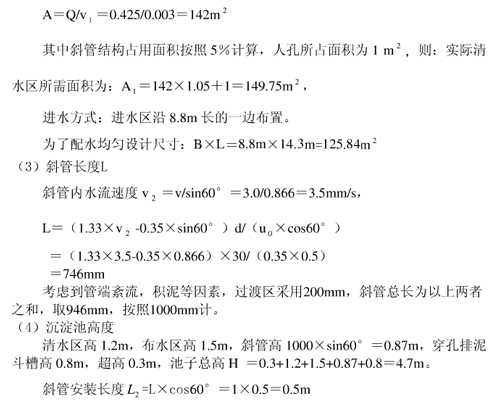

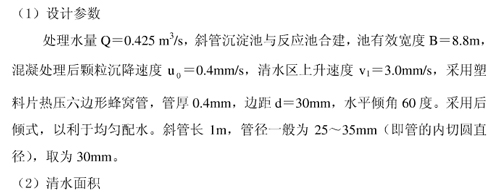

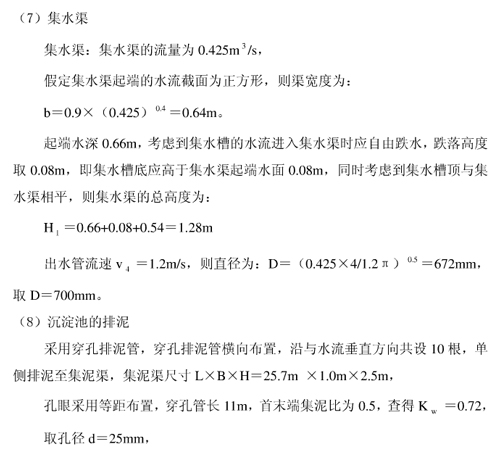

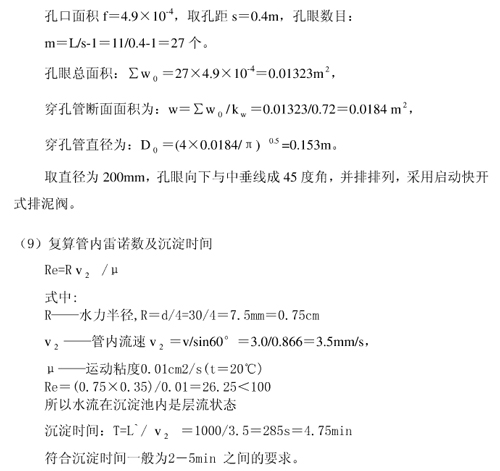

设计计算:
